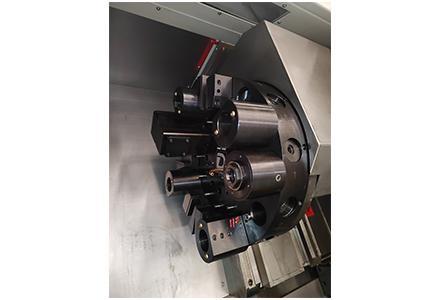

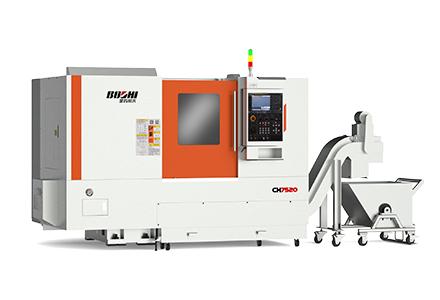

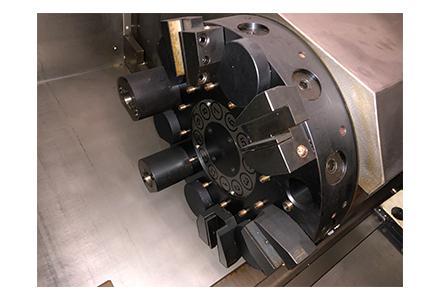

CH75系列车削中心是拥有钻、铣和攻丝职能的数控车床，选取整体式床身底座结构、倾斜导轨，通孔式主轴结构、抗振性设计、以及大功率互换主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；建设12工位动力转塔式刀架，就近换刀。机床可配置FANUC 0i-TF系统，西门子828D系统，也可选配国内表其它品牌数控系统。
产品特点：
1）选取“L型”铸铁整体斜床身，强度高吸震性好；屡次时效处置，有效抑造了加工过程中切削力导致的变形和应力；
2）主轴组件选取精密角接触推力球轴承与双列圆柱滚子轴承组合排劣注动平衡校对，可维持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在持久工作时启动急剧、安稳、精度不变;
3）X/Z轴选取伺服电机与滚珠丝杠直接衔接，进给精度高，可获得更高的加工精度；
4）机床C轴配以高分辨的编码器，可陆续分度，与机床同轴装配，确保C轴定位精度和高靠得住性；
5）液压卡盘夹紧、放松和液压尾座套筒伸缩除法式节造表，均可脚踏开关节造，方便快捷；液压压力调整均选取面板式旋扭操作，表盘显示，调整安全、方便；
6）导轨、滚珠丝杠副选取集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面均匀光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠和导轨副的使用寿命。
合用行业：
合用于汽车、石油、模具、工程机械、医疗器材、仪器仪表等行业。
|
项目 |
单元 |
参数 |
||||
|
CH7520/ CH7520·1000 |
CH7525/ CH7525·500 |
CH7530/ CH7530·800/ CH7530F |
CH7550 |
|||
|
加工领域 |
床身上最大回转直径 |
mm |
φ500/φ450 |
φ550 |
φ670 |
φ850 |
|
床鞍上最大回转直径 |
mm |
φ320 |
φ370 |
φ470 |
φ600 |
|
|
最大车削直径 |
mm |
φ280 |
φ320 |
φ450 |
φ600 |
|
|
最大车削长度 |
mm |
490/960 |
950/450 |
1400/700/700 |
1850 |
|
|
最大棒料直径 |
mm |
φ51 |
φ73 |
φ90 |
/ |
|
|
主轴 |
主轴头型式 |
|
A2-6 |
A2-8 |
A2-8 |
A2-11 |
|
主轴通孔直径 |
mm |
φ62 |
φ87 |
φ105 |
φ105 |
|
|
卡盘直径 |
mm |
φ210(8″) |
φ254(10″) |
φ305(12″) |
φ530 |
|
|
主轴转速 |
r/min |
40-4000 |
30-3000 |
25-2500 |
L:8-530 H:30-1200 |
|
|
主轴电机功率(陆续/30分钟) |
kW |
11/15 |
15/18.5 |
22/30 |
30/37 |
|
|
尾座 |
套筒直径 |
mm |
φ90 |
φ100 |
φ110 |
φ150 |
|
套筒行程 |
mm |
100 |
100 |
150 |
150 |
|
|
顶尖锥度（尺度/活主轴结构） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.6/5 |
莫氏 No.6/5 |
|
|
进给 |
移动领域X/Z |
mm |
210/510 210/980 |
240/970/ (240/470) |
325/1470 325/770 325/770 |
385/1850 |
|
急剧移动速度X/Z |
m/min |
12/16 |
12/16 |
12/16 |
10/12 |
|
|
刀架 |
刀位数 |
mm |
12 |
12 |
12 |
12 |
|
刀具装夹尺寸 车削/镗削 |
mm |
25×25/φ40 |
25×25/φ40 |
32×25/φ50 |
32×25/Φ50 |
|
|
C轴 （铣车） |
最大端铣直径 |
mm |
φ18 |
φ20 |
φ25 |
φ25 |
|
最大攻丝直径 |
mm |
M12 |
M16 |
M18 |
M18 |
|
|
最幼节造角度 |
deg |
0.001 |
0.001 |
0.001 |
0.001 |
|
|
回转刀具电机功率 |
kW |
3.7/5.5 |
3.7/5.5 |
5.5/7.5 |
5.5/7.5 |
|
|
回转刀具速度 |
r/min |
40-4000 |
40-4000 |
30-3000 |
30-3000 |
|
|
其它 |
床身倾斜角度 |
|
45° |
45° |
60° |
60° |
|
电源容量 |
kVA |
35 |
50 |
60 |
75 |
|
|
机床尺寸(长×宽×高)（不含排屑器） |
mm |
2860×1830×2020 / 3790×1850×2050 |
3790×1850×2050 / 2980×1850×2050 |
4820×2280×2180 3820×2100×2150 3900×2160×2300 |
6100×2700×2800 |
|
|
机床沉量 |
kg |
4500/5000 |
5000/4800 |
9730/8330 |
16,500 |
|
